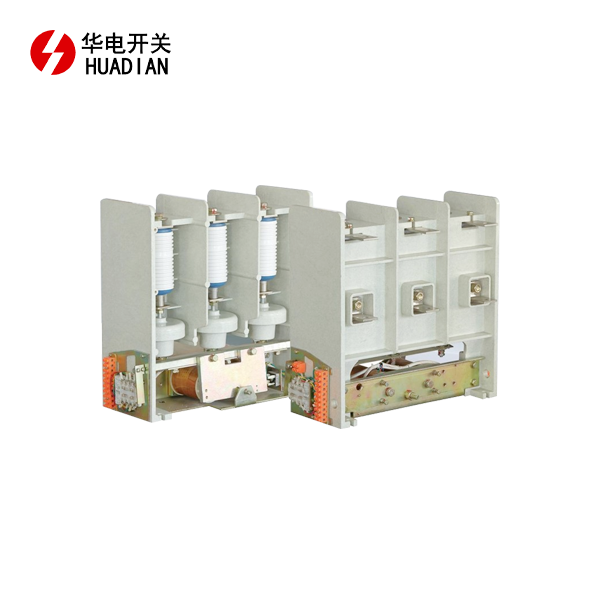

คอนแทคเครื่องดูดฝุ่น JCZ5 Series สูงเป็นสวิตช์แรงดันไฟฟ้าสูงในร่มที่ใช้กันทั่วไปในระบบพลังงาน 6 ~ 10kV เหมาะสำหรับโอกาสในการทำงานบ่อย (เช่นการควบคุมมอเตอร์, การสลับธนาคารตัวเก็บประจุ ฯลฯ ) ต่อไปนี้เป็นองค์ประกอบเฉพาะและวิธีการบำรุงรักษา:
ⅰ.Compositionของคอนแทคเลนส์ JCZ5
◆องค์ประกอบหลัก
เครื่องดูดฝุ่น
นำไปใช้กับเปลือกเซรามิกสภาพแวดล้อมสูญญากาศภายในวัสดุที่สัมผัสคือโลหะผสมทองแดงโครเมี่ยมความสามารถในการทำลายที่แข็งแกร่ง
แต่ละเฟสได้รับการติดตั้งอย่างอิสระและเชื่อมโยงกับกลไกการทำงานผ่านก้านดึงฉนวน
◆กลไกการทำงานของแม่เหล็กไฟฟ้า
คอยล์ปิด: ขับเคลื่อนด้วยแหล่งจ่ายไฟ DC หรือ AC ขับเคลื่อนเกราะเพื่อเคลื่อนที่
การเปิดสปริง: ตัดการเชื่อมต่ออย่างรวดเร็วหลังจากการจัดเก็บพลังงานเพื่อให้แน่ใจว่าความเร็วในการเปิด
ผู้ติดต่อเสริม: ใช้สำหรับข้อเสนอแนะสัญญาณวงจรควบคุม (เช่นการปิด/สถานะการเปิด)
◆โครงสร้างฉนวนและการสนับสนุน
แผ่นฐานฉนวน: วัสดุอีพ็อกซี่เรซินรองรับผู้ประสานงานและกลไก
บอร์ดแยกระหว่างเฟส: ป้องกันการลัดวงจรระหว่างเฟสหรืออาร์คแฟลช
◆อุปกรณ์ป้องกันและประสานกัน
การป้องกันแรงดันไฟฟ้าเกิน: วงจรการดูดกลืน RC ในตัวหรือ Arrester Lightning ภายนอก
การเชื่อมต่อกลไก: ป้องกันไม่ให้เกิดความผิดพลาด (เช่นการเชื่อมต่อกับสวิตช์แยก)
◆อุปกรณ์เสริมอื่น ๆ
ตัวนับ: บันทึกจำนวนการดำเนินการ
อุปกรณ์สะดุดด้วยตนเอง: การสะดุดด้วยตนเองในสถานการณ์ฉุกเฉิน
ⅱวิธีการบำรุงรักษาของ JCZ5 คอนแทคสูญญากาศแรงดันสูง JCZ5
1. การตรวจสอบรายวัน
◆การตรวจสอบลักษณะที่ปรากฏ:
กำจัดฝุ่นและน้ำมันออกจากพื้นผิวและตรวจสอบว่าไม่มีรอยแตกหรือรอยแตกบนเปลือกเซรามิกของห้องดับเพลิง
ตรวจสอบว่าตัวยึด (เช่นสลักเกลียวเชื่อมต่อ busbar) จะไม่หลวม
◆การทดสอบการกระทำ:
ใช้งานการเปิดและปิดสวิตช์ 1 ~ 2 ครั้งด้วยตนเองเพื่อยืนยันว่ากลไกไม่ติดอยู่หรือมีเสียงผิดปกติ
2. การบำรุงรักษาปกติ (ทุก 6 เดือนหรือตามที่ผู้ผลิตต้องการ)
การตรวจจับห้องสูญญากาศการตรวจสอบห้องสูญญากาศ:
การทดสอบระดับสูญญากาศ: ผ่านความถี่พลังงานทนต่อการทดสอบแรงดันไฟฟ้า (เช่น 42kV/1 นาทีที่ใช้กับห้องดับเพลิง 10kV ไม่มีวาบไฟ)
การสึกหรอของผู้ติดต่อ: การวัดผ่านการเดินทางเกิน (เมื่อเทียบกับค่าโรงงานห้องดับเพลิงจะต้องเปลี่ยนหากการสึกหรอเกินขีด จำกัด )
การตรวจสอบประสิทธิภาพไฟฟ้า:
ความต้านทานการสัมผัส: วัดด้วย micro-Ohmmeter แต่ละเฟสความต้านทานน้อยกว่าหรือเท่ากับ50μΩ (การเพิ่มขึ้นผิดปกติต้องมีการประมวลผลของการสัมผัสหรือจุดเชื่อมต่อ)
ความต้านทานฉนวน: วัดด้วย 2500V megohmmeter ฉนวนกันความร้อนให้กับพื้นดินมากกว่าหรือเท่ากับ1,000mΩ
การบำรุงรักษากลไก:
ใช้ไขมันโมลิบดีนัมไดซัลไฟด์เพื่อหล่อลื่นชิ้นส่วนที่หมุนได้ (เช่นตลับลูกปืนและแท่งเชื่อมต่อ)
ตรวจสอบว่าฤดูใบไม้ผลิเปิดนั้นปราศจากสนิมและการเสียรูปและแรงยืดหยุ่นเป็นเรื่องปกติ
3. การบำรุงรักษาส่วนประกอบสำคัญ
ขดลวดแม่เหล็กไฟฟ้า:
วัดความต้านทาน DC ของขดลวด (ภายใน± 10% ของค่าแผ่นป้าย)
ตรวจสอบว่าเกราะไม่ติดอยู่และพื้นผิวหน้าสัมผัสหลักสะอาด
ผู้ติดต่อเสริม:
ทำความสะอาดชั้นออกไซด์ของหน้าสัมผัสเพื่อให้แน่ใจว่าการติดต่อที่ดี
4. การจัดการสิ่งแวดล้อม
ทำให้สภาพแวดล้อมแห้ง (ความชื้นน้อยกว่าหรือเท่ากับ 80%) และติดตั้งเครื่องทำความร้อนเพื่อป้องกันการควบแน่นหากจำเป็น
หลีกเลี่ยงฝุ่นและก๊าซกัดกร่อน
5. การแก้ไขปัญหา
ปัญหาและการแก้ปัญหาที่พบบ่อย:
| ปรากฏการณ์ความผิด | สาเหตุที่เป็นไปได้: | มาตรการรักษา |
|---|---|---|
| ปฏิเสธที่จะใช้งาน | ความเหนื่อยหน่ายของขดลวดความล้มเหลว |
เปลี่ยนแรงดันวงจรขดลวดและตรวจสอบแรงดันวงจรควบคุม |
| ความเร็วในการเปิดช้า | เปิดความเหนื่อยล้าในฤดูใบไม้ผลิ |
แทนที่สปริงหรือปรับการบีบอัดก่อน |
| การรั่วไหลของการรบกวน | ความเสียหายที่อยู่อาศัยหรือซีลอายุ |
เปลี่ยนห้องดับเพลิงอาร์ค |
| ความร้อนสูงเกินไป | ผู้ติดต่อที่ไม่ดีหรือผู้ติดต่อมากเกินไป | ทำความสะอาดรายชื่อและตรวจสอบโหลดปัจจุบัน |
ⅲ.precautions
การดำเนินงานที่ปลอดภัย:
ก่อนการบำรุงรักษาต้องปิดพลังงานจะต้องทำการทดสอบกระแสไฟฟ้าและสายกราวด์จะต้องถูกแขวนไว้เพื่อปลดปล่อยธนาคารตัวเก็บประจุอย่างเต็มที่
เครื่องมือระดับมืออาชีพ:
จะต้องใช้แคลมป์พิเศษเพื่อแทนที่ห้องดับเพลิง ARC เพื่อหลีกเลี่ยงความเครียดทางกลจากการทำลายเปลือกเซรามิก
การจัดการบันทึก:
บันทึกจำนวนการดำเนินงานและข้อมูลทดสอบ (เช่นความต้านทานการติดต่อและทนต่อผลการทดสอบแรงดันไฟฟ้า)
ⅳคำแนะนำรอบการบำรุงรักษา \
การตรวจสอบรายเดือน: รูปลักษณ์การทดสอบการกระทำ
การตรวจสอบประจำปี: การทดสอบประสิทธิภาพทางไฟฟ้ากลไกการหล่อลื่น
3 ~ 5 ปี: การตรวจสอบการถอดชิ้นส่วนที่ครอบคลุม (ต้องใช้การดำเนินงานระดับมืออาชีพ)
ผ่านการบำรุงรักษาที่ได้มาตรฐานคอนแทคเตอร์ JCZ5 สามารถทำงานได้อย่างเสถียรมากกว่า 100, 000 ครั้ง หากพบว่าห้องอาร์คสูญญากาศถูกรั่วไหลหรือการติดต่อจะถูกสวมใส่อย่างรุนแรง (การล้นเกินกว่า 20%) ควรเปลี่ยนทันที
