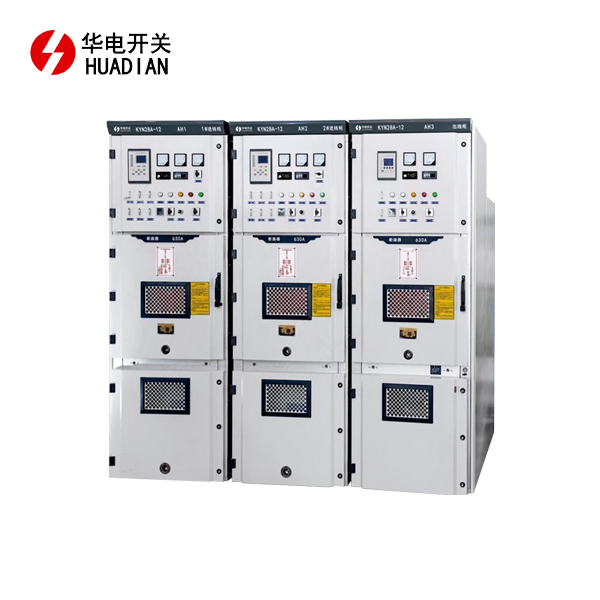

ข้อกำหนดในการต่อสายดินสำหรับสวิตช์เกียร์แรงดันสูง-เป็นข้อกำหนดที่เป็นระบบ ซึ่งครอบคลุมหลายแง่มุม เช่น ช่วงการต่อสายดิน ตัวนำต่อสายดิน ความต้านทานต่อสายดิน และความต่อเนื่องทางไฟฟ้าวัตถุประสงค์หลักคือเพื่อความปลอดภัยส่วนบุคคลและการทำงานของอุปกรณ์ที่เชื่อถือได้ ดังนั้น สวิตช์เกียร์แรงดันสูง-จึงต้องต่อสายดินก่อนใช้งาน การต่อสายดินถือเป็นสิ่งสำคัญในการปกป้องบุคลากรจากไฟฟ้าแรงสูง-ไฟฟ้าช็อตระหว่างการบำรุงรักษาอุปกรณ์
ต่อไปนี้เป็นข้อกำหนดทางเทคนิคการต่อสายดินหลักสำหรับสวิตช์เกียร์แรงดันสูง- ซึ่งรวบรวมตามมาตรฐานระดับชาติและข้อกำหนดเฉพาะของอุตสาหกรรม:
Grounding Scope: ส่วนใดที่ต้องต่อสายดิน?
ตามข้อกำหนด ชิ้นส่วนโลหะทั้งหมดที่อาจได้รับพลังงานภายใต้สภาวะความผิดปกติจะต้องต่อสายดินที่เชื่อถือได้ ซึ่งรวมถึง:
คณะรัฐมนตรีเอง:โครงโลหะ โครง และประตูที่ใช้งานได้ของสวิตช์เกียร์ สำหรับประตูที่ใช้งานได้ โดยทั่วไปจำเป็นต้องใช้ตัวนำแบบยืดหยุ่นสำหรับการเชื่อมต่อที่เชื่อถือได้กับโครงโลหะที่มีการลงกราวด์ของตู้
อุปกรณ์ภายใน:ปลอกโลหะของเซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า ฯลฯ ติดตั้งอยู่ภายในตู้
ส่วนประกอบของท่อ:สำหรับสวิตช์เกียร์ประเภทรถบรรทุก- ควรตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อสายดินที่ดีผ่านหน้าสัมผัสสายดินหรือลวดทองแดงที่ยืดหยุ่นในระหว่างการดันเข้า (ตำแหน่งทำงาน) และดึงออก (ตำแหน่งทดสอบ/แยก) ของรถบรรทุก เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงาน
ชิ้นส่วนโลหะอื่นๆ:ชิ้นส่วนโลหะทั้งหมดที่ไม่อยู่ในวงจรหลักหรือวงจรเสริม (เช่น ส่วนรองรับ แผ่นป้องกัน ฯลฯ)
ตัวนำและการเชื่อมต่อสายดิน: วิธีการต่อสายดิน?
ตัวนำสายดินหลัก: ควรติดตั้งตัวนำสายดินเฉพาะ (เช่น บัสบาร์ทองแดงสายดิน) ตลอดความยาวทั้งหมดของสวิตช์เกียร์ พื้นที่หน้าตัด-ต้องเป็นไปตามข้อกำหนดความเสถียรทางความร้อนเมื่อมีกระแสไฟฟฉาลงกราวด์ ตัวอย่างเช่น แหล่งข้อมูลบางแห่งแนะนำว่าพื้นที่หน้าตัดขั้นต่ำ-ของตัวนำสายดินที่เป็นทองแดงไม่ควรน้อยกว่า 30 มม.² และความหนาแน่นกระแสไม่ควรเกิน 200 A/mm² เมื่อมีกระแสไฟฟ้าขัดข้อง คนอื่นๆ แนะนำว่าควรติดตั้งบัสบาร์ทองแดงที่มีการต่อสายดินที่มีหน้าตัด-ไม่น้อยกว่า 50 × 5 มม. ภายในตู้
วิธีการเชื่อมต่อ: การเชื่อมต่อระหว่างตัวนำสายดินและสวิตช์เกียร์ควรขันด้วยสลักเกลียว (ด้วยมาตรการป้องกัน-การคลาย เช่น แหวนรองสปริง) หรือแบบเชื่อม (ข้อต่อที่เชื่อมต้องได้รับการปฏิบัติด้วยมาตรการป้องกัน-การกัดกร่อน) ตัวนำสายดินของสวิตช์เกียร์แต่ละตัวควรเชื่อมต่อระหว่างกันและเชื่อมต่ออย่างแน่นหนากับตารางกราวด์หลักของสถานีทั้งหมดผ่านทางเทอร์มินัล
มาตรการความปลอดภัยและข้อกำหนดพิเศษ
การป้องกันการทำงานผิดพลาด:เพื่อป้องกันอุบัติเหตุร้ายแรง เช่น การต่อสายดินในขณะที่มีกระแสไฟ สวิตช์เกียร์แรงดันสูง-ควรมีฟังก์ชันการป้องกันห้าฟังก์ชัน ซึ่งรวมถึงอินเตอร์ล็อคทางกลหรือไฟฟ้าเพื่อป้องกันการเชื่อมต่อ (ปิด) สายดิน (สวิตช์กราวด์) ในขณะที่จ่ายไฟ และเพื่อป้องกันสวิตช์ปิด (สวิตช์แยก) เมื่อต่อสายดิน (สวิตช์กราวด์)
สายดินบำรุงรักษา:เพื่อความปลอดภัยในการบำรุงรักษา สวิตช์เกียร์ควรได้รับการออกแบบให้มีมาตรการที่ช่วยให้สามารถเชื่อมต่อวงจรหลักเข้ากับอิเล็กโทรดกราวด์ได้ง่ายหลังจากเปิดประตูตู้ โดยทั่วไปแล้วสวิตช์เกียร์แรงดันสูง-สมัยใหม่จะมี-สวิตช์กราวด์ในตัว ซึ่งสามารถใช้เป็นมาตรการด้านความปลอดภัยในระหว่างการบำรุงรักษา
สายดินรอง:ขดลวดทุติยภูมิของหม้อแปลงกระแสไฟฟ้า หม้อแปลงแรงดันไฟฟ้า และอุปกรณ์อื่นๆ ภายในสวิตช์เกียร์ควรต่อสายดิน-จุดเดียว เพื่อป้องกันไม่ให้ไฟฟ้าแรงสูงปฐมภูมิเข้าสู่วงจรทุติยภูมิ และก่อให้เกิดอันตรายต่อบุคลากรและอุปกรณ์
สรุปข้อกำหนดด้านสายดิน
| หมวดหมู่ความต้องการ | ประเด็นสำคัญ | ตัวชี้วัด/มาตรฐานอ้างอิง |
|---|---|---|
| ช่วงสายดิน | ชิ้นส่วนโลหะที่ปกติไม่ใช้พลังงาน-ทั้งหมด (ตู้ กล่องอุปกรณ์ รถเข็นขนาดเล็ก ฯลฯ) | กิกะไบต์/ที 50065 |
| ตัวนำสายดิน | บัสบาร์ทองแดงที่มีการต่อสายดินโดยเฉพาะจะต้องเป็นไปตามข้อกำหนดด้านความเสถียรทางความร้อน | ภาพตัดขวาง-ที่แนะนำ มากกว่าหรือเท่ากับ 30 มม.² พร้อมแผ่นเชื่อมต่อระหว่างตู้ |
| ความต้านทานต่อสายดิน | ข้อกำหนดในการต่อลงดินของอุปกรณ์ | น้อยกว่าหรือเท่ากับ 10Ω (ตารางสายดินสำหรับทั้งสถานีอาจมีข้อกำหนดที่เข้มงวดกว่านี้) |
| การเชื่อมต่อไฟฟ้า | การเชื่อมต่อควรมีความปลอดภัยและป้องกันการคลายตัว ประตูควรต่อด้วยลวดอ่อน | สลักเกลียว/รอยเชื่อมเพื่อให้แน่ใจว่ามีความต่อเนื่อง |
| การทดสอบและการตรวจสอบ | การทดสอบเสถียรภาพทางความร้อน การตรวจสอบความต่อเนื่อง | กระแสไฟฟ้าทดสอบคือ 86.6% ของกระแสไฟฟ้าลัดวงจรที่กำหนด- |
| ลูกโซ่ความปลอดภัย | ป้องกันการปิดสวิตช์สายดินในขณะที่วงจรเปิดอยู่ ป้องกันการปิดเบรกเกอร์โดยเปิดสวิตช์สายดิน | ข้อกำหนดการทำงาน "ห้า- ข้อพิสูจน์" |
