ในฐานะซัพพลายเออร์เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์มายาวนาน ฉันได้เห็นโดยตรงถึงความสำคัญของการติดตั้งส่วนประกอบทางไฟฟ้าที่สำคัญเหล่านี้อย่างเหมาะสม ในบทความนี้ เราจะอธิบายขั้นตอนการติดตั้งเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์แบบทีละขั้นตอน

1. การเตรียมการก่อนการติดตั้ง

การตรวจสอบไซต์

ก่อนที่จะนำเซอร์กิตเบรกเกอร์ไปยังสถานที่ติดตั้ง จำเป็นต้องมีการตรวจสอบสถานที่อย่างละเอียดก่อน พื้นที่ติดตั้งควรสะอาด แห้ง และปราศจากแหล่งที่มาของความเสียหายทางกล ตรวจสอบฐานที่จะวางเซอร์กิตเบรกเกอร์ ควรได้ระดับและแข็งแรงพอที่จะรับน้ำหนักของเซอร์กิตเบรกเกอร์ได้ ขนาดของฐานต้องตรงกับข้อกำหนดที่ระบุในคู่มือการติดตั้งเบรกเกอร์

การตรวจสอบอุปกรณ์

เมื่อสถานที่พร้อม ให้ตรวจสอบเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์อย่างระมัดระวังเมื่อมาถึง ตรวจสอบร่องรอยความเสียหายที่มองเห็นได้ในระหว่างการขนส่ง เช่น รอยบุบ รอยขีดข่วน หรือชิ้นส่วนที่หลวม ตรวจสอบว่ามีส่วนประกอบทั้งหมด รวมถึงตัวเบรกเกอร์ ตู้ควบคุม และอุปกรณ์เสริมอยู่ด้วย นอกจากนี้ ให้ตรวจสอบแรงดันก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ในเบรกเกอร์ด้วย ความดันควรอยู่ในช่วงที่กำหนดตามที่ระบุไว้ในเอกสารประกอบผลิตภัณฑ์

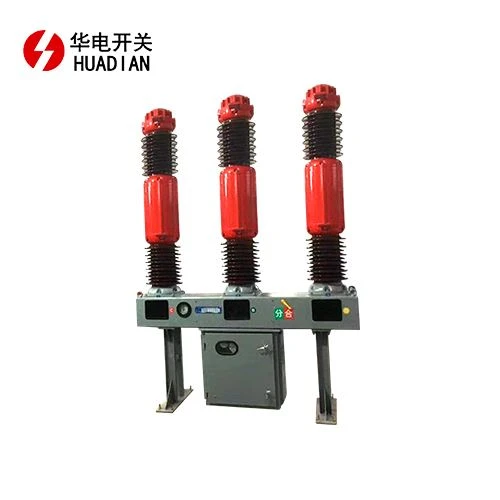

รุ่นยอดนิยมอย่างLW18 - 40.5 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์กลางแจ้งและLW36 - เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์กลางแจ้ง 72.5มีข้อกำหนดการตรวจสอบเฉพาะ ดังนั้นโปรดดูคู่มือผู้ใช้ที่เกี่ยวข้องเสมอ

ข้อควรระวังด้านความปลอดภัย

ความปลอดภัยมีความสำคัญสูงสุดระหว่างการติดตั้ง เจ้าหน้าที่ติดตั้งทั้งหมดควรได้รับการฝึกอบรมอย่างเหมาะสมในการจัดการกับเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ พวกเขาต้องสวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม รวมถึงแว่นตานิรภัย ถุงมือ และรองเท้านิรภัย เนื่องจากซัลเฟอร์เฮกซาฟลูออไรด์เป็นก๊าซหนัก จึงต้องแน่ใจว่ามีการระบายอากาศที่ดีในพื้นที่ติดตั้ง เพื่อป้องกันการสะสมของก๊าซ ซึ่งสามารถแทนที่ออกซิเจนและทำให้เกิดภาวะขาดอากาศหายใจได้

2. การติดตั้งทางกายภาพ

การติดตั้งรากฐาน

ใช้เครนหรืออุปกรณ์ยกอื่นๆ ที่เหมาะสมเพื่อวางเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ไว้บนฐานที่เตรียมไว้อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่ารูปรับตำแหน่งบนฐานเบรกเกอร์ตรงกับรูบนฐาน ใส่สลักเกลียวผ่านรูแล้วค่อยๆ ขันให้แน่นในลักษณะกากบาทเพื่อให้แน่ใจว่ามีการกระจายแรงกดอย่างสม่ำเสมอ วิธีนี้จะป้องกันไม่ให้เบรกเกอร์เอียงหรือขยับระหว่างการทำงาน

การเชื่อมต่อตัวนำ

ขั้นตอนต่อไปคือการเชื่อมต่อตัวนำไฟฟ้าเข้ากับเบรกเกอร์ ขั้นแรก ทำความสะอาดพื้นผิวการเชื่อมต่อของทั้งขั้วต่อเบรกเกอร์และตัวนำเพื่อขจัดสิ่งสกปรก ออกซิเดชัน หรือเศษต่างๆ เพื่อให้แน่ใจว่ามีการเชื่อมต่อทางไฟฟ้าที่มีความต้านทานต่ำ จากนั้นใช้แคลมป์หรือตัวเชื่อมต่อที่เหมาะสมเพื่อติดตัวนำเข้ากับขั้วต่อเบรกเกอร์ ขันการเชื่อมต่อให้แน่นกับค่าแรงบิดที่ระบุ เนื่องจากการขันแน่นเกินไปหรือขันน้อยเกินไปอาจทำให้หน้าสัมผัสทางไฟฟ้าไม่ดี ซึ่งอาจทำให้เบรกเกอร์ร้อนเกินไปและเสียหายก่อนเวลาอันควร

การติดตั้งสายควบคุม

สายควบคุมใช้ในการส่งสัญญาณระหว่างเบรกเกอร์และระบบควบคุม เดินสายเคเบิลควบคุมให้เรียบร้อยและแน่นหนา หลีกเลี่ยงการโค้งงอหรืองอแหลมคมซึ่งอาจทำให้สายเคเบิลเสียหายได้ เชื่อมต่อสายเคเบิลควบคุมเข้ากับขั้วต่อที่เหมาะสมบนเซอร์กิตเบรกเกอร์และตู้ควบคุม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและมีฉนวนอย่างเหมาะสมเพื่อป้องกันการรบกวนทางไฟฟ้าและการลัดวงจร

3. การจัดการก๊าซซัลเฟอร์เฮกซาฟลูออไรด์

การตรวจสอบการรั่วไหลของก๊าซ

ก่อนที่จะเติมแก๊สซัลเฟอร์เฮกซาฟลูออไรด์ลงในเซอร์กิตเบรกเกอร์ ให้ทำการตรวจสอบการรั่วไหลของแก๊สบนตู้เบรกเกอร์ ใช้เครื่องตรวจจับก๊าซรั่วเพื่อสแกนข้อต่อ ซีล และการเชื่อมต่อทั้งหมด รอยรั่วที่ตรวจพบควรได้รับการซ่อมแซมทันที นี่เป็นสิ่งสำคัญ เนื่องจากแม้แต่ก๊าซรั่วเพียงเล็กน้อยก็อาจทำให้ค่าความเป็นฉนวนของเบรกเกอร์ลดลงและส่งผลต่อประสิทธิภาพการทำงานของเบรกเกอร์

เติมแก๊ส

เมื่อการตรวจสอบการรั่วไหลเสร็จสมบูรณ์และไม่พบการรั่วไหล ก็ถึงเวลาเติมก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ลงในเซอร์กิตเบรกเกอร์ เชื่อมต่ออุปกรณ์เติมแก๊สเข้ากับวาล์วทางเข้าแก๊สของเบรกเกอร์ ปฏิบัติตามคำแนะนำของผู้ผลิตเกี่ยวกับแรงดันและอัตราการเติม กระบวนการเติมควรดำเนินการอย่างช้าๆ เพื่อหลีกเลี่ยงการเปลี่ยนแปลงแรงดันอย่างกะทันหันซึ่งอาจทำให้ส่วนประกอบของเบรกเกอร์เสียหายได้

การตรวจสอบแรงดันแก๊ส

หลังจากเติมแล้ว ให้ตรวจสอบแรงดันแก๊สภายในเซอร์กิตเบรกเกอร์อย่างต่อเนื่อง ควรมีเกจวัดแรงดันติดตั้งอยู่บนเบรกเกอร์เพื่อให้สามารถอ่านค่าได้ง่าย ควรรักษาแรงดันแก๊สให้อยู่ในช่วงการทำงานที่กำหนด แรงดันที่ลดลงอย่างมากอาจบ่งบอกถึงแก๊สรั่วซึ่งต้องได้รับการดูแลทันที

4. การว่าจ้างและการทดสอบ

การทดสอบทางไฟฟ้า

ทำการทดสอบทางไฟฟ้าเป็นชุดกับเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ที่ติดตั้งไว้ การทดสอบเหล่านี้รวมถึงการทดสอบความต้านทานของฉนวนเพื่อตรวจสอบความสมบูรณ์ของฉนวนของเบรกเกอร์ การทดสอบความต้านทานหน้าสัมผัสเพื่อให้แน่ใจว่าหน้าสัมผัสทางไฟฟ้าเหมาะสมระหว่างหน้าสัมผัส และการทดสอบความเป็นฉนวนเพื่อตรวจสอบความสามารถของเบรกเกอร์ในการทนต่อความเครียดแรงดันสูง

การทดสอบการปฏิบัติงาน

ทำการทดสอบการปฏิบัติงานเพื่อตรวจสอบฟังก์ชันการเปิดและปิดของเบรกเกอร์ ซึ่งเกี่ยวข้องกับการจำลองสภาพการทำงานปกติและการตรวจสอบว่าเบรกเกอร์สามารถเปิดและปิดได้อย่างถูกต้องและภายในช่วงเวลาที่กำหนด ทดสอบระบบควบคุมเพื่อให้แน่ใจว่าสามารถส่งและรับสัญญาณได้อย่างถูกต้องเพื่อใช้งานเบรกเกอร์

การทดสอบการถ่ายทอดการป้องกัน

หากเบรกเกอร์ติดตั้งรีเลย์ป้องกัน ให้ทดสอบรีเลย์เหล่านี้เพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง รีเลย์มีหน้าที่ตรวจจับสภาวะทางไฟฟ้าที่ผิดปกติ เช่น กระแสเกิน หรือไฟฟ้าลัดวงจร และส่งสัญญาณไปยังเบรกเกอร์เพื่อเปิด

การตรวจสอบขั้นสุดท้าย

หลังจากการทดสอบทั้งหมดเสร็จสิ้น ให้ดำเนินการตรวจสอบการติดตั้งขั้นสุดท้าย ตรวจสอบการเชื่อมต่อ สายเคเบิล และส่วนประกอบทั้งหมดเพื่อให้แน่ใจว่าอยู่ในสภาพดีและติดตั้งอย่างถูกต้อง ตรวจสอบผลการทดสอบเพื่อให้แน่ใจว่าเบรกเกอร์เป็นไปตามมาตรฐานประสิทธิภาพที่กำหนดทั้งหมด

5. การสนับสนุนหลังการติดตั้ง

ในฐานะซัพพลายเออร์ เราเข้าใจดีว่ากระบวนการติดตั้งเป็นเพียงจุดเริ่มต้นเท่านั้น เรามีบริการสนับสนุนหลังการติดตั้งแบบครบวงจร ทีมผู้เชี่ยวชาญทางเทคนิคของเราพร้อมตอบทุกคำถามที่คุณอาจมีเกี่ยวกับการใช้งาน การบำรุงรักษา หรือการแก้ไขปัญหาเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์

นอกจากนี้เรายังมีกำหนดการบำรุงรักษาและคำแนะนำเป็นประจำเพื่อให้เบรกเกอร์ของคุณอยู่ในสภาพที่เหมาะสมที่สุด ยกตัวอย่างรุ่นอย่างLW16 - เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์กลางแจ้ง 40.5มีข้อกำหนดในการบำรุงรักษาเฉพาะซึ่งทีมสนับสนุนของเราสามารถช่วยเหลือคุณได้

หากคุณสนใจที่จะซื้อเซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์คุณภาพสูงของเรา หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับกระบวนการติดตั้ง อย่าลังเลที่จะติดต่อเรา เราพร้อมเสมอที่จะหารือเกี่ยวกับความต้องการเฉพาะของคุณ และรับรองว่าคุณจะได้รับโซลูชั่นที่ดีที่สุดสำหรับระบบไฟฟ้าของคุณ
